袋式过滤器

一、产品特点

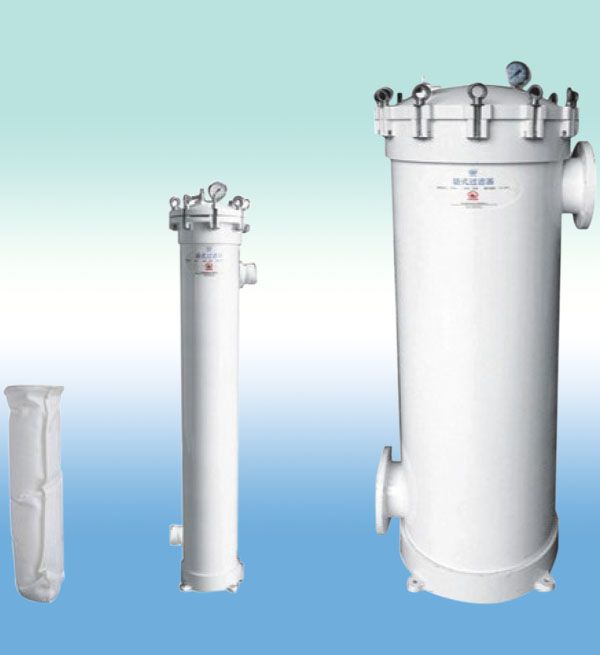

新志成袋式过滤器，内装Φ180mm滤袋1个

1.筒体采用玻璃钢缠绕工艺，耐腐蚀、耐高压、无渗漏。

2.内部结构新颖合理，下端为镂空支撑，并有安装滤袋PP网罩固定架，上端有滤袋定位锁块，只需要旋转60度即可固定滤袋。

3.部件均为玻璃钢模压而成，耐高压、耐腐蚀、无渗漏。

4.安装方便，采用手动吊环式开启，在安装滤袋及更换滤袋时无需任何工具即可操作。

5.表面采用烤漆工艺，美观大方，材料环保，色泽可调。

二、工作原理

袋式过滤器是一种压力式过滤装置，主要由过滤筒体，过滤筒盖和快开结构，滤袋加强网等主要部件组成，滤液由过滤器上端进水口流入滤袋，滤袋本身是装置在加强网篮内，液体渗透过所需要细度等级的滤袋即可获得合格的滤液，杂质颗粒被滤袋拦截。

袋式过滤器具备结构合理、密封性好、流通力强、操作简便等诸多优点。尤其是滤袋，侧漏几率小，能正确的保障过滤精度，并能快捷地更换滤袋，使得操作成本下降。滤器内外表面平整、易清洗。

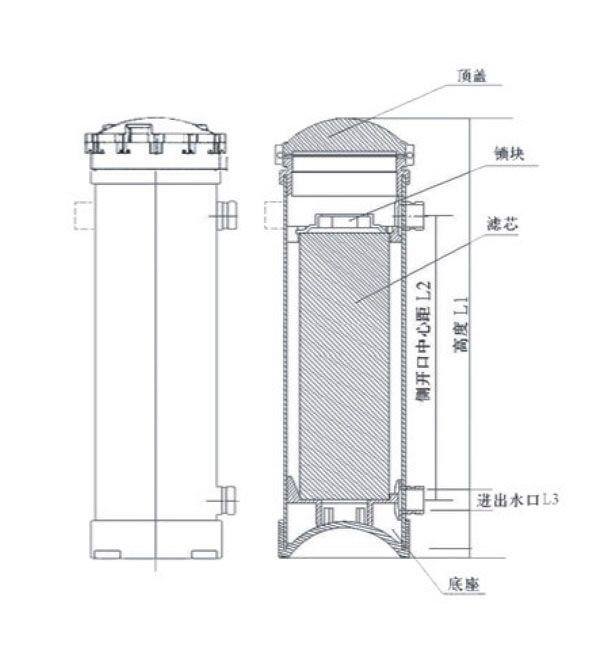

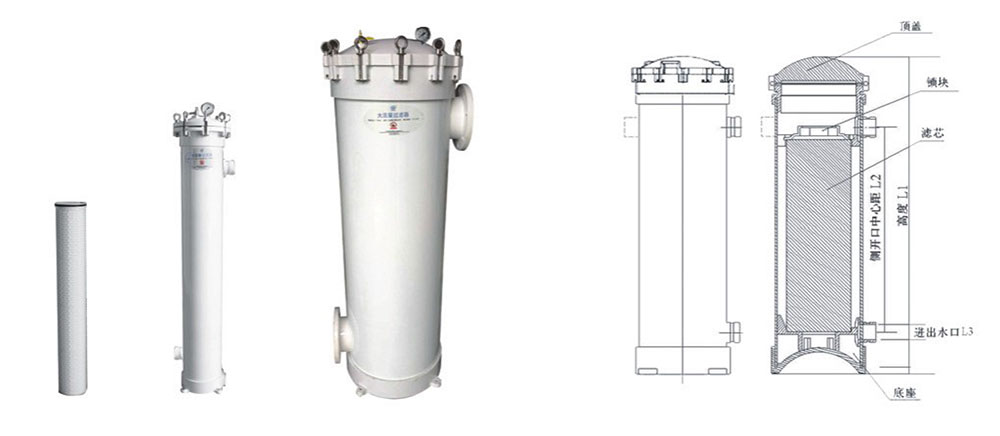

三、安装尺寸

四、产品规格及参数

*L1、L2数据请参看安装尺寸图

五、注意事项

1.滤芯安装到位，固定锁块旋转60度。

2.工作压力不能超过额定范围。

3.开机前打开排气阀，空气排尽后关闭排气阀。

4.当压差超过额定范围时，及时更换滤材。
