气液分离器在设计时应该遵循的原则

作者: 发表日期:2019-08-31 16:45:03 浏览量:2807

制冷系统作为一个整体,其中一个附属部件就是气液分离器,它能暂时存储多余的制冷液液体,并且为了防止多余的制冷剂流出造成油的稀释,有时也称作低压储液器。

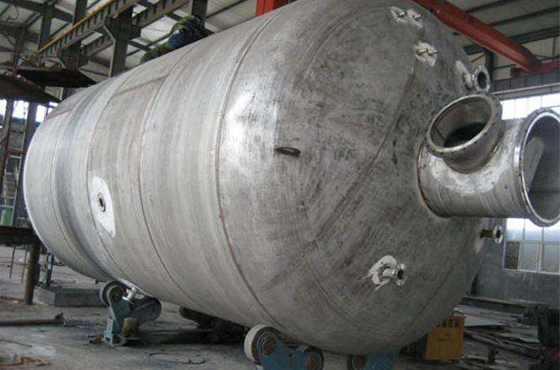

timg (3).jpg

气液分离器的设计和使用必须遵循以下原则:

1、 气液分离器必须有足够的容量来储存多余的液态制冷剂。

特别是热泵系统,尽量不要少于充注量的50%,如果有条件尽量做试验验证一下,因为用节流孔板或毛细管在制热时节流,可能会有70%的液态制冷剂回到气液分离器。还有高排气压力,低吸气压力也会让更多的液态制冷剂进入气液分离器。用热力膨胀阀会少一些,但也可能会有50%流到气液分离器,主要是在除霜开始后,外平衡感温包还是热的,所以制冷剂会大量流过蒸发器而不蒸发从而进入气液分离器。在停机时,气液分离器是系统中最冷的部件,所以制冷剂会迁移到这里,所以要保证气分有足够的容量来储存这些液态制冷剂。

2、 适当的回油孔及过滤网保证冷冻油和制冷剂回到压缩机。

回油孔的尺寸要尽量保证没液态制冷剂回流到压缩机,但也要保证冷冻油尽量可以回到压缩机。如果是运行中气液分离器中存有的液态制冷剂,推荐使用直径0.040 in (1.02mm),,如果是因为停机制冷剂迁移到气液分离器推荐使用0.055 in (1.4mm)(谷轮的应用工程手册是直接给出0.040-0.050 in(1.02-1.3 mm),并给出一般气液分离器是0.0625-0.125(1.6-3.2mm))。当然如果有条件也可能用试验优化这个尺寸,以达到较好效果。还有过滤网,谷轮推荐使用不小于30X30目(0.6mm孔径),这里推荐使用50X60 目,这里好象有点矛盾,不过考虑到在中国空调安装的水平,特别是分体式的安装,经常会有杂质进入系统,所以用小点孔径会稳妥些。

3、气液分离器的压力损失尽可能小。

冷冻油和制冷剂的流量由出口U形管的尺寸控制,所以它的尺寸也决定了制冷剂的压力损失,因为进入出口管的制冷剂是高速的。这里有一个参考值,对于R22,R134,R404A,R410A,在5℃蒸发温度,30℃吸气温度时压力损失为7kPa, 有些公司资料上压力损失是1/2F(0.5C)这应该是指饱和状态下的压力。但是不同制冷剂换算成压力又是不同的,前面提的压力损失又是针对几种制冷剂,所以这些参数只是作为参考。
